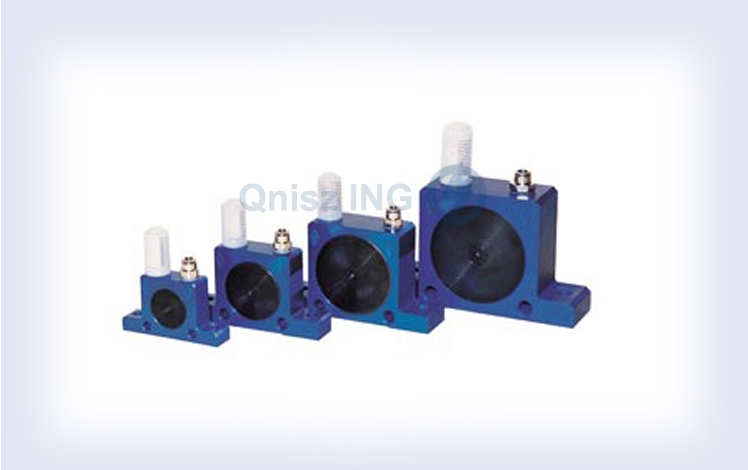

Pneumatyczne wibratory rolkowe (wałkowe) typu OR
posiadają w swej wewnętrznej obudowie stalowe wałki, które szczególnie sprzyjają przesiewaniu, zagęszczaniu i oczyszczaniu materiałów oraz konstrukcji.
Zasada działania wibratorów OR:
W wibratorach wałkowych typu OR wibracje generowane są przez wirnik, który kreśli ruch mimośrodkowy wewnątrz stalowego pierścienia nośnego. Wibratory wałkowe typu OR generują bardzo wysokie częstotliwości i siły odśrodkowe przy niskim poborze mocy w porównaniu z podaną mocą. Do uruchomienia potrzeba 2/2-drożny zawór i filtrowane, sprężone powietrze. Wibratory wałkowe typu OR używane są w zbiornikach i koszach, aby uniknąć zawisu materiału lub powstania w nim otworów.
APLIKACJE: Silosy, zbiorniki w kształcie lejka, rurociągi, zagęszczanie betonu, urządzenia wspomagające przepływ oraz urządzenia do przesiewania, kompaktowania, sortowania, rozpuszczania i czyszczenia.
Dane techniczne i wykonanie wibratorów OR – korzyści:
- Dostępne w czterech różnych wielkościach: OR50, OR65, OR80, OR100
- Temperatura robocza podczas pracy: od -20 °C do 200 °C
- Możliwa praca bezsmarowna
- Doskonałe przyspieszenie
- Spora siła odśrodkowa
- Niski poziom hałasu: < 90DB
- Niskie zużycie powietrza
- Bezkonserwacyjne
- materiał: aluminiowa obudowa i mosiężna pokrywa
- Świadectwo normy ATEX II 2D CT(X) / II 2G CT(X)
Wymiary wibratorów OR
| Typ wibratora | A | B | C | D | E | F | IN-OUT | Waga |
| mm | mm | mm | mm | mm | mm | Kg | ||
| OR50 | 50 | 86 | 68 | 12 | 30 | 7 | 1/8″ GAS | 0,37 |
| OR65 | 65 | 113 | 90 | 16 | 36 | 9 | 1/4″ GAS | 0,76 |
| OR80 | 80 | 128 | 102 | 16 | 40 | 9 | 1/4″ GAS | 1,27 |
| OR100 | 100 | 160 | 130 | 20 | 52 | 11 | 1/4″-3/8″ GAS | 2,60 |
Zużycie powietrza
| Typ wibratora | Wibracje | F.c. max | Zużycie powietrza | ||||||
| Vpm | 2 bar | 4 bar | 6 bar | 2 bar | 4 bar | 6 bar | |||
| 2 bar | 4 bar | 6 bar | Kg | Kg | Kg | I/min | I/min | I/min | |
| OR50 | 21000 | 25000 | 29500 | 188 | 281 | 355 | 78 | 144 | 204 |
| OR65 | 19000 | 22000 | 26000 | 235 | 439 | 552 | 100 | 198 | 296 |
| OR80 | 14000 | 16000 | 21500 | 342 | 587 | 624 | 122 | 255 | 378 |
| OR100 | 6750 | 9750 | 11000 | 289 | 604 | 783 | 132 | 284 | 412 |
